1. Понимание консольных стеллажей в промышленных системах хранения.

Консольные стеллажи представляют собой систему хранения, состоящую из вертикальных стальных колонн, оснащенных горизонтальными рычагами, которые выдвигаются наружу, создавая открытые уровни полок без передних стоек, блокирующих доступ. Эта конфигурация делает консольные стойки особенно подходит для длинных, громоздких материалов или материалов неправильной формы, которые неудобно помещаются на обычные стеллажи или паллетные стеллажи. Такие предметы, как трубы, деревянные доски, стальные стержни, алюминиевые профили и прокат, обычно размещаются непосредственно поперек рычагов, где их собственная длина обеспечивает устойчивость в нескольких точках опоры. Поскольку передние колонны отсутствуют, консольные стеллажи позволяют вилочным погрузчикам, кранам или ручному погрузочно-разгрузочному оборудованию подходить с открытой стороны и загружать или выгружать материал по всей его длине. Такая схема доступа сокращает время обработки по сравнению со стеллажами, которые требуют вертикального подъема товаров в узкие отсеки.

Консольные стеллажи широко используются на мебельных фабриках, предприятиях по производству скобяных изделий, складах строительных материалов, а также на заводах по переработке металла или пластмассы, где длинномерное сырье или готовые компоненты необходимо систематизировать по размеру, типу или этапу производства. В таких условиях консольные стеллажи помогают удерживать длинные запасы на полу, снижают риск изгиба или повреждения в результате неправильной укладки, а также облегчают идентификацию и извлечение отдельных предметов. Конструкция с открытыми рукавами также поддерживает смешанные стратегии хранения, поскольку поверх рычагов можно установить дополнительные настилы или сетчатые стеллажи для хранения небольших предметов в коробках рядом с более длинными запасами. В результате консольные стеллажи часто выбираются не только для специализированного хранения длинномерных товаров, но и для складов, которые управляют сочетанием длинномерных и стандартных товаров на одной и той же площади.

Поскольку многие материалы, перемещаемые на консольных стеллажах, являются жесткими по всей длине, но уязвимы для изгиба или прогиба, когда они не поддерживаются, формат хранения фактически заимствует свою собственную логику несущей нагрузки у предметов, которые он удерживает: отрезок трубы или бруса, лежащий на нескольких открытых кронштейнах, ведет себя во многом как балка, поддерживаемая в нескольких точках, оставаясь более прямым и устойчивым, чем тот же предмет, лежащий на полу или втиснутый в мусорное ведро. Это одна из причин, почему консольные стеллажи остаются предпочтительным форматом даже там, где площадь помещения ограничена, поскольку альтернатива напольному хранению часто обходится дороже в виде потраченного пространства, времени на обработку и материального ущерба, чем сама установка стеллажа.

2. Конструктивное решение и принцип работы консольных стеллажей.

(1) Конфигурация колонны и рычага

В основе каждой консольной стойки лежит вертикальная колонна, обычно прикрепленная к опорной плите, прикрепленной к полу для обеспечения устойчивости. Горизонтальные рычаги прикрепляются болтами или привариваются к колонне через заданные интервалы и выступают наружу, образуя отдельные уровни хранения. Поскольку каждый рычаг поддерживается только с одного конца, нагрузка, приложенная к нему вместе с колонной, должна противостоять изгибающая сила создается вдоль рычага, а не переносится прямо вниз через переднюю опорную стойку, как в стеллажах или стеллажах для поддонов. Распорки между колоннами вместе с основанием правильного размера помогают распределить эту изгибающую силу обратно на пол и сохраняют устойчивость всей конструкции даже при одновременной нагрузке на несколько уровней. Отсутствие передней стойки придает консольным стойкам характер открытого доступа, но это также означает, что длина рычага, толщина материала и расстояние между стойками должны соответствовать ожидаемой схеме нагрузки.

Опорную плиту и метод ее крепления стоит выделить, поскольку консольная колонна в значительной степени зависит от соединения с полом, чтобы противостоять опрокидыванию при смещенной нагрузке. Основание недостаточного размера или плохо закрепленное может привести к тому, что вся колонна слегка наклонится вперед под нагрузкой, даже если материал рычага и колонны более чем достаточно прочный. Вот почему в руководстве по установке консольных стоек обычно указывается минимальная площадь основания и расположение анкерных болтов в зависимости от высоты колонны и ожидаемой нагрузки на рычаг, а не оставление анкеровки второстепенным вопросом.

(2) Односторонние и двусторонние конструкции

Консольные стеллажи обычно имеют одну из двух основных схем. При одностороннем расположении кронштейны размещаются только на одной стороне линии колонны, что хорошо подходит для стены или по периметру здания, где место на противоположной стороне недоступно. Двустороннее расположение расширяет рычаги по обе стороны от общей линии колонн, образуя проход, который можно загружать и разгружать с любого направления; такая планировка распространена на крупных складских площадках и в распределительных центрах, где требуется более высокая плотность хранения на ограниченной площади. Выбор между двумя планировками обычно зависит от доступной ширины здания, направления движения вилочного погрузчика или крана, а также от того, требуется ли доступ к запасам с одной или обеих сторон во время ежедневных операций.

Двухсторонняя компоновка также меняет способ проектирования колонны и основания, поскольку общие опорные рычаги линии колонны с обеих сторон должны противостоять изгибающим силам, тянущим в двух направлениях, а не в одном. На практике это часто означает, что в двусторонних консольных установках используется более тяжелая опорная плита и большее расстояние между анками, чем в односторонних пролетах, рассчитанных на тот же класс нагрузки, даже если сами отдельные кронштейны могут быть идентичными.

3. Распространенные типы консольных стеллажей и их характеристики.

(1) Легкий режим Консольные стеллажи

Консольные стеллажи для легких условий эксплуатации обычно изготавливаются из более легких стальных колонн и кронштейнов, рассчитанных на меньшую длину, более тонкие профили и меньший общий вес комплекта. Эта классификация распространена в небольших мастерских, магазинах оборудования и складах материалов, которые обрабатывают такие предметы, как трубы ПВХ, узкие обрезки и легкие погонажные изделия, а не большие запасы конструкций. Поскольку в таких условиях часто происходит текучесть кадров, консольные стеллажи для легких условий эксплуатации обычно настраиваются с меньшим расстоянием между рычагами, чтобы небольшие пакеты были организованы и их можно было легко разделить по размеру или типу.

(2) Консольные стойки средней нагрузки

Консольные стеллажи для средних условий эксплуатации распространяют тот же принцип открытой передней панели на более широкий диапазон веса и длины связок, что делает их распространенным выбором на обычных производственных предприятиях и в пунктах распределения строительных материалов. В этой классификации обычно используются умеренно усиленные рычаги и колонны, способные выдерживать смешанные нагрузки без более тяжелых распорок, необходимых в верхнем пределе рабочего диапазона. Многие предприятия выбирают консольные стеллажи средней нагрузки, когда инвентарь включает в себя широкий набор размеров предметов, а не одну узкую категорию материалов.

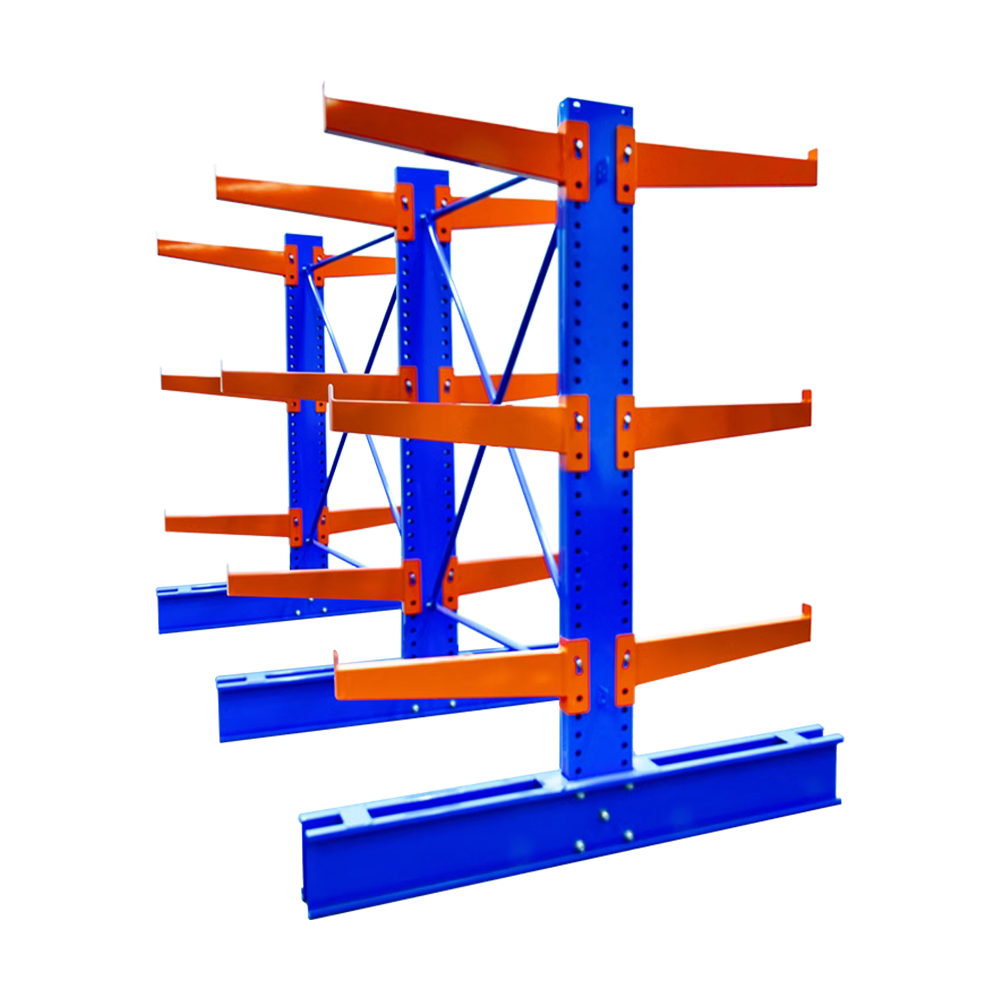

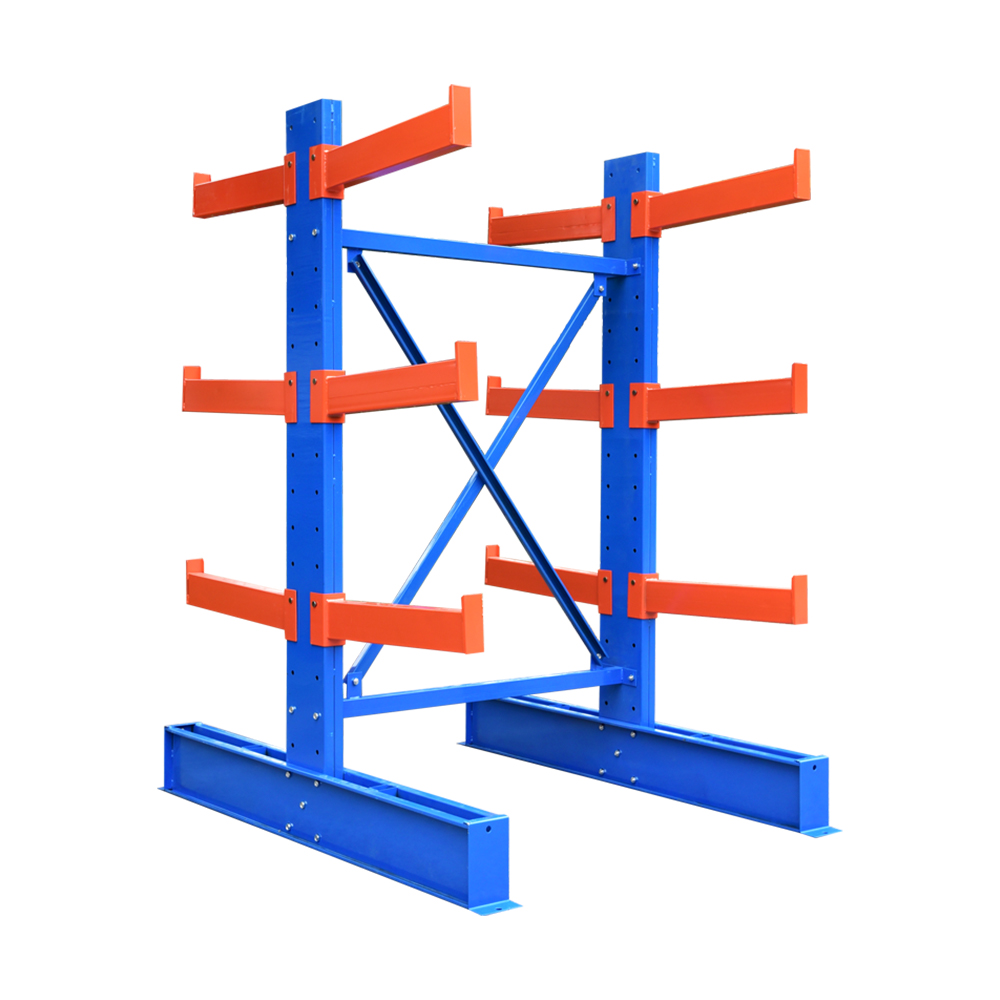

(3) Сверхмощный Консольные стеллажи

Консольные стойки для тяжелых условий эксплуатации имеют более толстые кронштейны, усиленные колонны и более прочные соединения основания для поддержки длинных стальных стержней, больших деревянных балок и плотно связанных профилей. Эту классификацию часто можно встретить в сталелитейных сервисных центрах, на крупных складах пиломатериалов и на производственных предприятиях, где хранятся значительные объемы длинномерного сырья, ожидающего дальнейшей обработки. Поскольку в этом конце диапазона задействованные изгибающие силы больше, консольные стойки для тяжелых условий эксплуатации обычно требуют более пристального внимания к креплению основания и распоркам колонн во время установки.

(4) Дополнительные конфигурации

Помимо этих трех общих классов нагрузки, консольные стеллажи иногда дополнительно адаптируются для соответствия конкретным условиям, включая мобильные базовые системы, которые перемещаются по напольным рельсам для уменьшения пространства между проходами на объектах с меньшим оборотом, конструкции из нержавеющей стали для более чистых производственных помещений и морозостойкую отделку для низкотемпературного хранения. King Global Shelf, например, производит консольные стеллажи в этом более широком диапазоне конфигураций наряду со стандартными классификациями, что позволяет предприятию получать несколько форматов хранения данных из одного производственного опыта, а не координировать отдельных поставщиков для каждого варианта.

Выбор среди этих конфигураций редко сводится к определению единственного лучшего варианта, поскольку каждый вариант по-разному сочетает стоимость, сложность и занимаемую площадь. Предприятие с устойчивым и предсказуемым оборотом может обнаружить, что стационарная установка для тяжелых условий работы обеспечивает наилучшую долгосрочную ценность, в то время как предприятие, работающее с сезонными или меняющимися запасами, может получить больше выгоды от мобильной базовой системы, которая позволяет сжимать пространство между проходами, когда активно используется меньшее количество оружия.

В приведенной ниже таблице консольные стеллажи для легких, средних и тяжелых условий эксплуатации расположены рядом друг с другом с использованием относительного индекса грузоподъемности, а не фиксированных значений веса. Этот подход полезен, поскольку фактическая грузоподъемность рычага всегда зависит от длины рычага, толщины материала и того, насколько равномерно нагрузка распределяется по рычагу. Рассмотрение трех классов нагрузки в едином масштабе по-прежнему помогает проиллюстрировать, как меняется общий диапазон грузоподъемности по мере усиления конструкции для более тяжелых грузов. Горизонтальные полосы расширяются вправо по мере увеличения классификации обязанностей, давая быстрое визуальное представление о том, где находится каждая классификация относительно других. Прежде чем выбрать конкретную комбинацию рычага и колонны, это общее сравнение может послужить отправной точкой для определения того, какой класс нагрузки лучше всего соответствует заданным требованиям к хранению.

Как показано на диаграмме, консольные стеллажи для легких условий эксплуатации занимают нижнюю часть относительного индекса, что отражает их конструкцию для более коротких, легких и компактных предметов, с которыми часто обращаются в течение дня. Консольные стеллажи средней нагрузки расположены примерно в середине весов, представляя собой конфигурацию, которая может выдерживать более широкий диапазон веса связок без необходимости использования более тяжелых секций колонн, используемых в высшей классификации. Консольные стойки для тяжелых условий эксплуатации простираются дальше всего вдоль стержня, что соответствует конфигурациям с более толстыми рычагами, усиленными колоннами и более прочными соединениями основания для работы с длинными стальными стержнями, большими деревянными балками и плотными связками материалов. Относительное расположение на диаграмме не означает точного веса какого-либо отдельного продукта, поскольку две стойки одного и того же класса нагрузки все равно могут различаться, если принять во внимание длину рычагов, расстояние между ними и детали усиления. Вместо этого сравнение призвано показать общее направление изменения несущей способности по мере того, как консольная стойка создается для все более тяжелых и длинных грузов. С практической точки зрения, склад или верфь, работающая с короткими обрезками и легкими профилями, обычно будет смотреть в сторону нижнего предела этой шкалы, тогда как центр распределения стали, хранящий длинные прутки, будет смотреть в сторону верхнего края. Объекты со смешанным инвентарем иногда объединяют более одного класса нагрузки в одном проходе, размещая более легкие предметы на кронштейнах, рассчитанных на более низкую классификацию, и резервируя усиленные секции для самых тяжелых связок. Поскольку точная цифра, отделяющая один класс нагрузки от другого, может варьироваться в зависимости от производителя и конфигурации, покупателям рекомендуется подтвердить грузоподъемность уровня рычага для конкретных размеров товара, а не полагаться только на название класса пошлины. Таким образом, эта диаграмма наиболее полезна в качестве инструмента ориентации на ранней стадии планирования, прежде чем длина рычага, расстояние и высота колонн будут окончательно определены для конкретной планировки. Понимание этого относительного позиционирования также помогает при сравнении консольных стеллажей с другими форматами хранения, обсуждаемыми далее в этой статье, поскольку оно проясняет, где каждый класс нагрузки вписывается в более широкий диапазон решений для хранения длинномерных предметов.

4. Ключевые особенности и преимущества консольных стеллажных систем.

(1) Открытый доступ спереди

Одним из наиболее практичных преимуществ консольных стеллажей является дизайн с открытой передней частью , который убирает передние колонны закрытых стеллажных систем и позволяет вилочным погрузчикам, кранам или ручному погрузочно-разгрузочному оборудованию приближаться непосредственно с открытой стороны. Такая схема доступа особенно полезна для длинных предметов, которые невозможно наклонить или поднять вертикально в узкий отсек без риска повреждения или необходимости дополнительных действий по обращению. Поскольку загрузка и разгрузка могут происходить по всей длине товара, а не через ограниченное отверстие, консольные стеллажи часто сокращают время, необходимое для размещения или извлечения длинных запасов, по сравнению с закрытыми форматами хранения.

(2) Конструктивная прочность и распределение нагрузки

Консольные стойки основаны на специально разработанных рычагах и колоннах, специально разработанных для управления изгибающими силами, возникающими, когда груз опирается на одностороннюю опору, а не на переднюю и заднюю раму. Опорные плиты, крепление к полу и распорки между колоннами способствуют поддержанию устойчивости конструкции, даже если несколько уровней одновременно загружены длинным материалом. Такой структурный подход позволяет хранить непрерывные длинные предметы, такие как полноразмерные трубы или пиломатериалы, на нескольких плечах без необходимости их разрезания, сгибания или перемещения в соответствии с более коротким пространством для хранения.

(3) Настраиваемое расстояние между рычагами и дополнительный настил

Рычаги на консольной стойке обычно можно перемещать по высоте колонны, позволяя регулировать вертикальное расстояние по мере изменения диаметра предмета, высоты пачки или потребностей в хранении с течением времени. Многие консольные стеллажи также поддерживают дополнительные настилы или сетчатые панели, размещенные поперек рычагов, превращая часть конструкции в плоское полочное пространство, подходящее для товаров в коробках или на паллетах меньшего размера. Такая гибкость означает, что установка одной консольной стойки часто может поддерживать как длинномерное сырье, так и меньший смешанный инвентарь на одной и той же площади, что особенно полезно на предприятиях, где нет отдельного места для двух разных стеллажных систем.

(4) Уменьшение материального ущерба и видимости инвентаря

Поскольку длинные предметы опираются на несколько открытых точек опоры, а не складываются или забиваются в ограниченное пространство, консольные стеллажи обычно уменьшают повреждения от изгиба, царапин и раздавливания, которые могут возникнуть, когда длинные предметы сложены прямо на пол. Открытая конструкция также обеспечивает видимость запасов по всей их длине, что позволяет сотрудникам с первого взгляда определить сорт, размер или состояние, вместо того, чтобы вытаскивать товары для проверки, что, в свою очередь, может сократить время, затрачиваемое на поиск определенной длины или профиля во время напряженной смены.

На диаграмме ниже консольные стеллажи, паллетные стеллажи и стандартные стеллажи расположены рядом друг с другом по пяти общим характеристикам, которые часто влияют на решение о хранении. Вместо присвоения фиксированного технического рейтинга форма, нарисованная для каждой системы, предназначена для общего сравнения, основанного на том, как каждый формат обычно используется на практике. Пригодность для хранения длинномерных предметов, экономия пространства для нестандартных форм, универсальность смешанного инвентаря, возможность регулировки кронштейна или уровня, а также скорость доступа — вот пять контрольных точек, использованных в этом сравнении. Более крупная форма по направлению к определенной точке предполагает, что этот формат хранения имеет тенденцию работать относительно хорошо в этой области по сравнению с двумя другими показанными форматами. Этот вид обзора может быть полезен на ранних этапах проекта, прежде чем предприятие остановится на одном формате хранения или решит объединить более одного типа в одном здании.

Если посмотреть на форму консольных стеллажей, то самые широкие моменты приходится на удобство хранения длинных предметов, возможность регулировки рычагов и скорость доступа, что отражает дизайн с открытой передней частью и возможность подбирать кронштейны под широкий диапазон длин предметов. Для сравнения, паллетные стеллажи, как правило, имеют более низкую оценку по пригодности для хранения длинномерных предметов, поскольку размеры отсеков на поддонах обычно соответствуют стандартным размерам поддонов, а не непрерывным длинным запасам. Стандартные стеллажи имеют наименьшую форму с точки зрения пригодности для хранения длинных предметов и возможности регулировки кронштейнов, поскольку фиксированные уровни полок предназначены в основном для коробочных или небольших однородных предметов, а не для длинных или нестандартных материалов. С точки зрения эффективности использования пространства для нестандартных форм консольные стеллажи и паллетные стеллажи расположены ближе друг к другу, поскольку обе системы построены вокруг структурных колонн, которые обеспечивают значительную плотность хранения от пола до потолка. Универсальность для смешанного инвентаря подчеркивает одно из практических преимуществ консольных стеллажей, поскольку на кронштейнах можно добавить дополнительный настил для хранения небольших коробочных товаров без необходимости использования отдельной стеллажной системы. Скорость доступа также благоприятствует консольным стойкам в этом сравнении, в основном потому, что конфигурация с открытой передней частью позволяет оборудованию приближаться напрямую, а не перемещаться в закрытый отсек. Стоит отметить, что эта радиолокационная диаграмма отражает общие тенденции, а не фиксированный рейтинг, применимый к каждому объекту, поскольку хорошо спланированная планировка стеллажей для поддонов по-прежнему может быть очень эффективной для товаров на поддонах, а стеллажи остаются практичным выбором для небольших, однородных предметов. Сравнение наиболее полезно в качестве отправной точки, когда склад обрабатывает разные типы предметов и необходимо решить, как разделить хранилище между консольными секциями с длинными предметами и стеллажами других форматов. На многих объектах консольные стеллажи устанавливаются рядом со стеллажами для поддонов или стеллажами, а не заменяют их полностью, поскольку каждый формат имеет тенденцию обслуживать различную часть общего инвентаря. Просмотр такой диаграммы вместе с фактическими размерами предметов и погрузочно-разгрузочным оборудованием на месте остается важным шагом перед завершением планирования склада.

5. Отраслевые применения и типичные случаи использования консольных стоек.

(1) Склады строительных материалов и пиломатериалов

Склады строительных материалов и поставщики пиломатериалов являются одними из наиболее распространенных мест установки консольных стеллажей, где длинные доски, конструкционные балки, секции труб и погонажные изделия необходимо держать над землей и сортировать по размеру или классу. Открытый передний доступ позволяет погрузчикам надвигать длинные доски или трубы непосредственно на рычаги, не перемещая их через закрытый отсек, что особенно полезно, когда материал поступает в больших количествах, которые необходимо быстро отсортировать.

(2) Обработка металлов и профилей

На предприятиях по металлообработке и обработке профилей часто используются консольные стеллажи для хранения стальных прутков, алюминиевых профилей и другого длинномерного сырья до или после обработки. Поскольку эти предметы часто тяжелые и жесткие по своей длине, опорная конструкция с открытыми рычагами помогает предотвратить изгиб или деформацию, которые могут возникнуть, когда длинные металлические предметы сложены прямо на полу или втиснуты в отсек для хранения недостаточного размера.

(3) Производство мебели

Производители мебели часто используют консольные стеллажи для хранения длинных компонентов, таких как каркас, карнизы для штор и детали отделки, которые неудобно помещаются на стандартные стеллажи. Хранение этих компонентов на открытых кронштейнах, а не в стопке на полу, снижает риск деформации и облегчает производственному персоналу выбор правильной длины или профиля во время сборки.

(4) Центры логистики и распределения

Логистические и распределительные центры, которые обрабатывают длинномерные грузы, трубы или товары в форме профиля, иногда устанавливают консольные стеллажи рядом со стеллажами для поддонов, чтобы управлять той частью своих запасов, которая не умещается в стандартную площадь поддона. В таких условиях консольные стеллажи обычно занимают меньшую, но все же важную часть общего плана хранения, дополняя, а не заменяя другие уже используемые форматы стеллажей.

(5) Предприятия по экструзии пластмасс, алюминия и труб

Операции, основанные на экструзии, в том числе заводы по производству пластиковых и алюминиевых профилей, часто производят непрерывные отрезки готовой продукции непосредственно с производственной линии, а консольные стеллажи, расположенные ближе к концу линии, позволяют укладывать и охлаждать свежеэкструдированные отрезки без сгибания или свертывания в рулоны. Поскольку экструдированный материал более склонен к образованию пятен на поверхности, чем цельный пруток, рычаги в этих условиях иногда оснащаются защитными крышками или прокладками, чтобы уменьшить контактные повреждения во время подготовки.

В столбчатой ​​диаграмме ниже представлен общий, иллюстративный взгляд на то, как использование консольных стоек распределяется по нескольким распространенным отраслям. Эти цифры не взяты из единого официального опроса, а вместо этого отражают общие закономерности, обычно связанные с потребностями в хранении предметов длительного хранения в различных секторах. В качестве пяти репрезентативных категорий используются строительные материалы и пиломатериалы, обработка металла и профилей, производство мебели, логистика и дистрибуция, а также обработка пластмасс или алюминия. Более высокие столбцы обозначают отрасли, где консольные стеллажи чаще ассоциируются с хранением длинных предметов, а более короткие столбцы представляют отрасли, где этот формат все еще применяется, но появляется реже по сравнению с другими. Эта диаграмма призвана дать общее представление о том, где консольные стеллажи вписываются в более широкий промышленный контекст, а не служить точной разбивкой рынка.

Строительные материалы и пиломатериалы представляют собой самую высокую колонну на этой иллюстрации, что соответствует частому использованию консольных стеллажей для хранения досок, балок, труб и другого удлиненного строительного материала на складах и в распределительных пунктах. Обработка металлов и профилей следует вплотную, отражая то, как стальные стержни, алюминиевые профили, а также рулонный или стержневой материал обычно размещаются на консольных кронштейнах до или после механической обработки. Производство мебели выглядит как колонна среднего размера, поскольку многие компоненты мебели, такие как длинные направляющие, каркас и детали отделки, выигрывают от хранения с открытой передней панелью, что позволяет сохранять материал прямо и легко извлекать его без повторного перемещения. Центры логистики и распределения на этом рисунке показывают несколько меньшую долю, главным образом потому, что такие объекты часто управляют более широким набором типов товаров, а это означает, что консольные стеллажи обычно покрывают только часть общего хранилища для длинных товаров. Обработка пластмасс и алюминия представлена ​​здесь как самая маленькая колонка, хотя это не означает, что формат неважен в этом секторе, а лишь то, что он представляет собой более узкий сегмент общих потребностей в хранении по сравнению с другими четырьмя категориями. Во всех пяти категориях основная причина появления консольных стеллажей во многом одна и та же: предметы, которые слишком длинные, слишком нестандартные или слишком громоздкие для стандартных стеллажей или отсеков на поддонах, нуждаются в опорной конструкции, которая позволяет их собственной длине безопасно лежать на нескольких открытых кронштейнах. Предприятия, которые сочетают в себе более одной из этих отраслевых характеристик, например, производитель, который одновременно обрабатывает металлические профили и собирает компоненты мебели, часто в конечном итоге используют консольные стеллажи более чем в одной части своей деятельности. Относительный размер, показанный на этой диаграмме, может значительно меняться от одного предприятия к другому в зависимости от объема производства, доступной площади и конкретного состава сырья, обрабатываемого на месте. Из-за этой изменчивости диаграмму следует рассматривать как общую ориентацию, а не как фиксированное правило для каждого склада или двора. Обзор того, как консольные стеллажи используются в аналогичных объектах, может послужить полезным ориентиром при планировании новой планировки хранилища или расширении существующего.

6. Как длина рычага связана с грузоподъемностью

Длина рычага является одним из наиболее влиятельных факторов, определяющих, какой вес может безопасно выдержать консольный кронштейн стойки, наряду с толщиной материала и усилением колонны. Поскольку рычаги зафиксированы только на одном конце, вытягивание этого рычага наружу увеличивает эффект изгиба в точке соединения с колонной, даже если общий вес, приложенный к рычагу, останется прежним. Понимание этой взаимосвязи в общих чертах может помочь при сравнении конфигураций консольных стоек или при анализе того, почему производители предлагают ряд длин кронштейнов в сочетании с разными уровнями армирования, а не единую универсальную конструкцию.

Полезным способом представить это является вышка для прыжков в воду: трамплин, вытянутый дальше над водой, прогибается под весом того же человека заметно сильнее, чем более короткая доска, прикрепленная болтами к тому же основанию. Материал доски не изменился, только расстояние между фиксированным концом и грузом, а консольные рычаги реагируют на длину практически одинаково.

Линейная диаграмма ниже иллюстрирует общую инженерную взаимосвязь, а не конкретную спецификацию продукта: по мере увеличения длины консольного рычага относительная грузоподъемность, которую он может безопасно выдерживать, имеет тенденцию уменьшаться, если рычаг и колонна не будут усилены дополнительно. Эта закономерность следует из поведения базовой консольной балки, когда нагрузка, расположенная дальше от поддерживаемого конца, создает больший эффект изгиба в точке, где рычаг встречается с колонной. Горизонтальная ось группирует длину рук по четырем общим категориям, переходя от более коротких рук к сверхдлинным, а вертикальная ось представляет собой относительный индекс грузоподъемности, а не точный показатель веса. Наклон линии вниз представляет собой основной интерес, поскольку он показывает, как пропускная способность имеет тенденцию снижаться по мере того, как длина плеча выходит наружу от колонны. Эта взаимосвязь является одной из причин, почему производители консольных стоек предлагают ряд длин кронштейнов в сочетании с колоннами разной толщины и толщиной кронштейнов, а не одну фиксированную конфигурацию.

На более коротком конце горизонтальной оси индекс относительной грузоподъемности находится в самой высокой точке, отражая то, как более короткий рычаг помещает нагрузку ближе к колонне и, следовательно, создает меньший эффект изгиба в точке соединения. Двигаясь к рычагам средней длины, линия начинает наклоняться вниз, указывая на то, что даже умеренное увеличение длины рычага может уменьшить вес, который рычаг может безопасно выдержать, если его толщина и прочность колонны остаются неизменными. Категория длинных рычагов продолжает эту тенденцию к снижению, иллюстрируя, почему предприятия, хранящие более длинные запасы, такие как удлиненные секции труб или длинные деревянные балки, обычно сочетают более длинные рычаги с более толстыми стальными секциями или дополнительной арматурой колонн, а не просто удлиняют более легкий рычаг. На очень длинном конце оси относительный индекс достигает самой низкой точки на этом рисунке, что подчеркивает, почему очень длинные пролеты часто требуют более тяжелых конфигураций консольных стоек, меньшего расстояния между рычагами по высоте колонны или дополнительных связей между колоннами. Стоит отметить, что это снижение не является автоматическим доказательством того, что более длинный рычаг слабее в абсолютном выражении, поскольку производители регулярно увеличивают толщину рычага или размер колонны специально, чтобы компенсировать дополнительный изгибающий эффект более длинного пролета. Скорее, диаграмма предназначена для того, чтобы показать основную механическую тенденцию, которую необходимо учитывать посредством проектирования, выбора материала и усиления всякий раз, когда длина рычага увеличивается. Именно поэтому концентрация тяжелой точечной нагрузки прямо на кончике длинного рычага обычно создает большее напряжение, чем равномерное распределение того же веса по его длине, что важно при размещении труб, стержней или связанных профилей поперек рычагов. Таким образом, выбор подходящего класса нагрузки, обсуждавшийся ранее в этой статье, в сочетании с подходящей длиной рычага — это совместное решение, а не два отдельных решения. Предприятия, которые планируют со временем хранить все более длинные материалы, возможно, также захотят учитывать ожидаемые будущие потребности, поскольку последующее увеличение длины плеча может оказаться более разрушительным, чем учет этого при первоначальном планировании. В конечном счете, эта взаимосвязь подтверждает, почему при выборе консольной стойки лучше учитывать фактические размеры предметов и ожидаемые схемы нагрузки, а не выбирать длину кронштейна на основе только визуальной оценки.

7. Руководство по выбору: выбор правильной конфигурации консольной стойки

Выбор подходящей конфигурации консольной стойки обычно предполагает совокупный анализ нескольких факторов, а не сосредоточение внимания на одном измерении. Размеры изделия, ожидаемый вес груза, доступная площадь и способ обращения с материалом во время погрузки и разгрузки — все это влияет на то, какой класс нагрузки, компоновка и расстояние между рычагами будут подходить для данного объекта.

(1) Оцените вес груза и размеры предмета.

Отправной точкой для выбора большинства консольных стеллажей является четкое представление о том, что будет храниться, включая типичную длину, вес и поперечное сечение предмета, поскольку эти детали определяют, подходит ли легкая, средняя или тяжелая конфигурация. Предприятия, которые планируют хранить предметы разных размеров с течением времени, также могут захотеть запланировать некоторую гибкость в отношении расстояния между стойками, а не проектировать строго с учетом текущих запасов.

(2) Определите односторонний или двусторонний макет.

Должна ли консольная стойка быть односторонней или двусторонней, обычно зависит от доступной ширины здания и от того, требуется ли доступ к материалу с одного направления или с обоих. В помещениях, расположенных вдоль стены или по периметру здания, часто используется односторонняя планировка, тогда как на открытых площадках с достаточной шириной с обеих сторон часто используется двусторонняя планировка для увеличения плотности хранения на той же занимаемой площади.

(3) Расстояние между планировочными рычагами и высоты уровней

Расстояние между вертикальными рычагами обычно следует планировать с учетом высоты или диаметра хранящихся предметов, с достаточным зазором между уровнями, чтобы обеспечить безопасное размещение и извлечение с использованием предназначенного погрузочно-разгрузочного оборудования. Предприятия, работающие с предметами разной высоты, иногда различают расстояние между рычагами в разных секциях одной и той же консольной стойки вместо того, чтобы использовать одинаковое расстояние по всей длине.

(4) Рассмотрите возможность использования в помещении или на открытом воздухе.

Поскольку на складах строительных материалов и подобных объектах консольные стеллажи часто хранятся на открытом воздухе, обычно применяются защитные покрытия или оцинкованная отделка, чтобы с течением времени уменьшить воздействие погодных условий. Для сравнения, при установке внутри помещений приоритет отдается другим вариантам отделки в зависимости от того, соответствует ли складская зона требованиям чистой обработки или общепромышленным материалам. Такие поставщики, как King Global Shelf, обычно поддерживают этот этап планирования, проверяя размеры изделий, ожидаемые схемы нагрузки и доступную площадь, прежде чем рекомендовать конкретную длину рычага, высоту колонны и классификацию нагрузки для данного проекта.

(5) План очистки погрузочно-разгрузочного оборудования

Поскольку консольные стеллажи загружаются с открытой передней стороны, а не через закрытый отсек, ширина прохода перед установкой должна учитывать радиус поворота и высоту мачты используемых вилочных погрузчиков или кранов, а не только длину хранящихся предметов. Недооценка этого зазора является распространенной ошибкой при планировании, поскольку стойку, которая удобно помещается на бумаге, по-прежнему сложно безопасно загрузить, если оборудование не может занять нужное положение без неоднократного изменения положения.

8. Правила технического обслуживания и техники безопасности для консольных стеллажных систем.

Как и другие структурные стеллажные системы, консольные стеллажи требуют регулярного внимания, обеспечивающего их безопасную работу в течение всего срока службы. Следующие методы обычно рекомендуются на предприятиях, где для хранения длинных предметов используются консольные стеллажи.

(1) Плановый структурный осмотр

Регулярная проверка соединений кронштейна с колонной, сварных швов и болтовых соединений на предмет изгиба, трещин или ослабления помогает обнаружить ранние признаки напряжения, прежде чем они перерастут в более серьезные структурные проблемы. Это особенно важно на объектах, где вилочные погрузчики или краны работают вблизи открытой передней части стеллажа, поскольку незначительные удары иногда могут со временем повлиять на выравнивание рычагов.

(2) Практика распределения нагрузки

Равномерное распределение длинных предметов по нескольким рычагам вместо концентрации тяжелых точечных нагрузок возле кончика одного рычага помогает снизить ненужное изгибающее напряжение в месте соединения рычага с колонной. Использование прокладок или опор между сложенными длинными предметами также может помочь предотвратить смещение и неравномерное давление на рычаги внизу.

(3) Вопросы окружающей среды и коррозии

Консольные стеллажи, хранящиеся на открытом воздухе, например те, которые используются на складах строительных материалов, следует периодически проверять на наличие признаков поверхностной коррозии, особенно во влажном или прибрежном климате, где защитные покрытия могут изнашиваться быстрее. Внутренние консольные стеллажи, используемые в более чистых производственных условиях, вместо этого могут быть направлены на сохранение поверхностей без остатков, которые могут повлиять на размещение груза или видимость структурных компонентов.

(4) Информированность оператора и практика обращения с ним

Поскольку консольные стеллажи загружаются с открытой передней части, а не через закрытый отсек, операторы вилочных погрузчиков и кранов получают выгоду от специальной подготовки по углам подхода и размещению груза, чтобы избежать контакта с рычагами или колоннами во время погрузки. Четкая маркировка классификации режимов работы и максимального расстояния между рычагами также может помочь операторам правильно обращаться с материалом на разных участках одной и той же установки.

(5) Документация и записи о загрузке

Простой учет номинального класса эксплуатации каждой установки, длины рычага и даты последней проверки помогает предприятиям отслеживать, когда секция может подлежать повторной проверке, особенно с учетом того, что персонал и оборудование со временем меняются. Такая документация также упрощает подтверждение того, что предлагаемая нагрузка по-прежнему соответствует исходным проектным параметрам, прежде чем добавлять новый или более тяжелый инвентарь в существующую секцию стеллажей.

9. Часто задаваемые вопросы о консольных стойках

(1) Какие типы предметов обычно хранятся на консольных стеллажах?

Консольные стеллажи обычно используются для длинных, громоздких предметов или предметов неправильной формы, таких как трубы, древесина, стальные стержни, алюминиевые профили, а также рулонных или связанных материалов, которые неудобно помещаются на стандартные стеллажи или стеллажи на поддонах. Дополнительный настил также может расширить ту же установку, чтобы хранить небольшие упакованные товары рядом с более длинными предметами.

(2) В чем разница между односторонними и двусторонними консольными стойками?

Односторонние консольные стойки размещают кронштейны только на одной стороне линии колонн и обычно располагаются напротив стен или периметров зданий, в то время как двухсторонние консольные стойки выдвигают кронштейны с обеих сторон общей линии колонн, образуя проход, к которому можно получить доступ с любого направления. Двусторонние планировки обычно требуют более тяжелого основания и колонны, чтобы противостоять изгибающим силам, тянущим в двух направлениях.

(3) Можно ли использовать консольные стеллажи на открытом воздухе?

Многие консольные стеллажи используются на открытом воздухе, особенно на складах строительных материалов и складах пиломатериалов, часто с нанесением защитных покрытий или оцинкованной отделки, чтобы помочь конструкции выдерживать воздействие погодных условий с течением времени. Периодические проверки на коррозию по-прежнему рекомендуются даже при наличии защитного покрытия.

(4) Как определяется соответствующий класс нагрузки для консольной стойки?

Классификация обязанностей обычно основана на ожидаемом весе, длине и поперечном сечении хранящихся предметов, а также на том, как эта нагрузка будет распределяться по рычагам, а не на одном фиксированном измерении. Предприятия, ожидающие увеличения или увеличения запасов в будущем, часто с самого начала планируют некоторый дополнительный запас мощности.

(5) Можно ли комбинировать консольные стеллажи с другими стеллажными системами на одном объекте?

Многие склады и верфи устанавливают консольные стеллажи рядом со стеллажами для поддонов или стандартными стеллажами, используя каждый формат для той части инвентаря, которую он подходит для обработки в одном и том же здании. Этот комбинированный подход распространен там, где предприятие имеет как длинные, нерегулярные запасы, так и стандартные товары в коробках или на поддонах.

(6) Предоставляет ли компания King Global Shelf поддержку при планировании расположения консольных стеллажей?

King Global Shelf предлагает консультации по компоновке в рамках своего опыта производства консольных стеллажей, анализируя размеры изделий и доступную площадь пола, чтобы помочь определить подходящую длину кронштейна, высоту колонны и классификацию нагрузок перед установкой. На этой консультации обычно также рассматривается вопрос о том, какая односторонняя или двусторонняя конфигурация лучше всего соответствует доступной ширине здания.
