1. Обзор складских стеллажей для поддонов и металлических стеллажей для поддонов

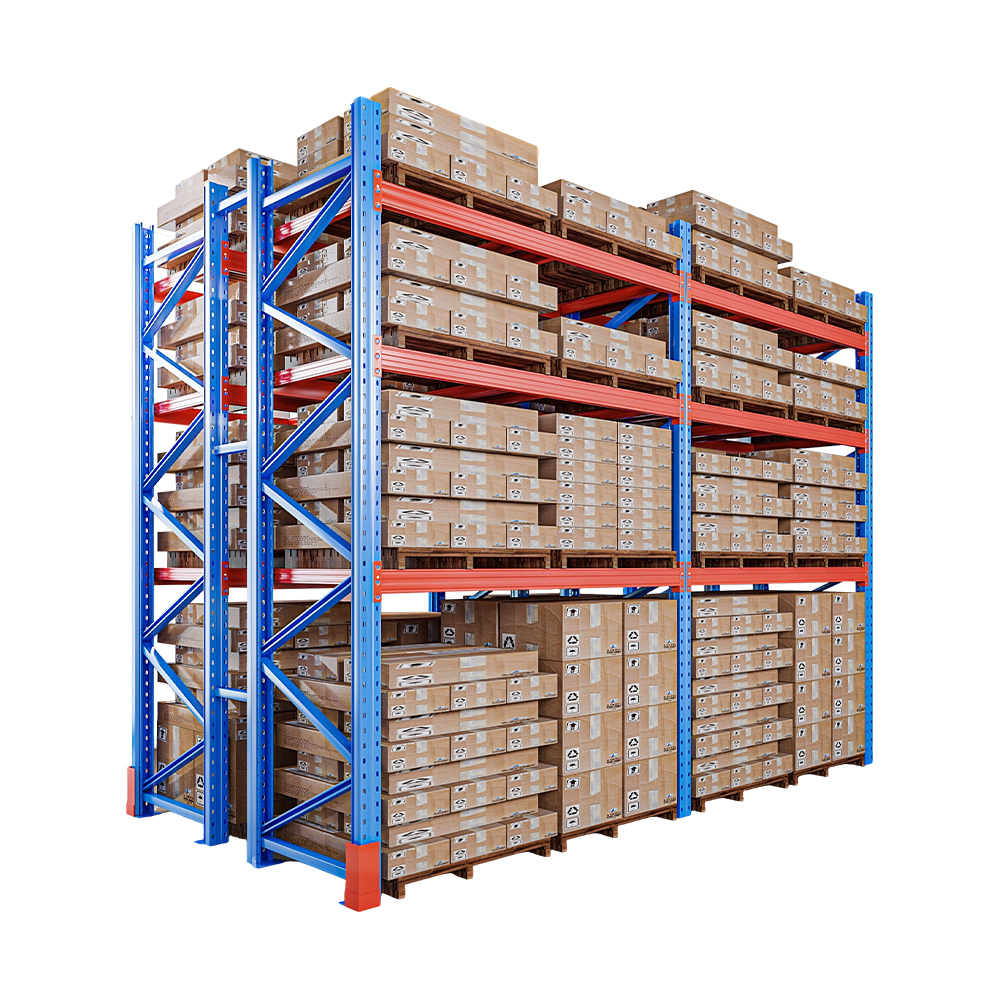

A складские стеллажи для поддонов представляет собой структурную систему из вертикальных рам и горизонтальных балок, предназначенную для хранения товаров на поддонах на нескольких уровнях над полом склада. Металлические стеллажи для поддонов изготавливаются из холоднокатаных или горячекатаных стальных профилей, что позволяет каждой раме выдерживать концентрированные нагрузки на поддоны, сохраняя при этом общую легкость конструкции по сравнению с ее прочностью. Стеллаж для хранения поддонов отличается от обычных стеллажей тем, что он спроектирован с учетом стандартных размеров поддонов и доступа к вилочному погрузчику, а не загружаемых вручную коробок, размещаемых непосредственно на поверхности полки. Основная цель этой категории оборудования — превратить вертикальное пространство над полом в удобные места для хранения, что уменьшает площадь здания, необходимую для хранения определенного количества инвентаря.

Поскольку вес поддонов, оборачиваемость продукции и размеры здания сильно различаются в зависимости от операции, складские стеллажи для поддонов обычно выбираются по классификации обязанностей и конфигурации, а не как единый универсальный продукт. Грузоподъемность балки, глубина рамы и расстояние между отсеками вместе определяют общую производительность системы металлических стеллажей для поддонов. , поэтому во время планирования макета эти переменные обычно рассматриваются вместе, а не по отдельности. В разделах ниже рассматриваются основные структурные компоненты стеллажа для хранения поддонов, объясняются классификации режимов работы и поведение нагрузки, сравниваются конфигурации с использованием простых визуальных данных, а также излагаются рекомендации по выбору и техническому обслуживанию, относящиеся к распределительным центрам, производственным площадкам и холодильным складам.

2. Основные компоненты системы стеллажей для хранения поддонов.

Каждый стеллаж для хранения поддонов, независимо от класса нагрузки, состоит из небольшого количества повторяющихся компонентов. Понимание каждой детали помогает объяснить, почему номинальная нагрузка и безопасность зависят от узла в целом, а не от какой-либо отдельной детали.

(1) Вертикальные рамы

Вертикальные рамы образуют вертикальную основу складских паллетных стеллажей, передавая нагрузку на опорные плиты, прикрепленные к плите перекрытия. Глубина рамы выбирается в зависимости от размера поддона, а горизонтальные или диагональные распорки между передней и задней колоннами обеспечивают устойчивость рамы к боковым нагрузкам от контакта с вилочным погрузчиком или вибрации здания.

(2) Грузовые балки

Грузовые балки соединяют противоположные вертикальные рамы и непосредственно поддерживают вес поддонов на каждом уровне. Профиль балки, чаще всего коробчатого сечения или конструкции с шагом назад, определяет, насколько балка может пролетать до того, как прогиб станет чрезмерным, поэтому толщина балки увеличивается при более тяжелых классах эксплуатации.

(3) Проволочный настил и аксессуары безопасности

Настил из проволочной сетки часто укладывают поперек пар балок, чтобы предотвратить падение мелких предметов и улучшить работу спринклерной системы пожаротушения, позволяя воде проходить через уровень стойки. Аксессуары для обеспечения безопасности, такие как вертикальные защитные устройства, замки балок и прокладки между рядами, еще больше снижают вероятность случайного смещения или ударного повреждения во время повседневной работы вилочного погрузчика.

3. Классификация нагрузок: легкие, средние и тяжелые стеллажи.

Металлические стеллажи для поддонов обычно группируются по классам нагрузки в зависимости от нагрузки, на которую рассчитан каждый уровень. Легкие стеллажи подходят для хранения мелких деталей и небольших объемов складов и мастерских, где отдельные нагрузки скромны, а частота доступа высока. Стеллажи средней грузоподъемности — это универсальный вариант, используемый на складах розничной торговли, в сфере электронной коммерции, а также в легком производстве, при работе с картонными коробками среднего веса или смешанными грузами на поддонах. Конфигурации стеллажей для тяжелых условий эксплуатации и паллетных стеллажей предназначены для полностью уложенных на поддоны товаров и широко распространены в распределительных центрах с большими объемами, складах холодовой цепи и хранилищах автомобильных запчастей, где уровни балок должны надежно выдерживать значительные сосредоточенные нагрузки на длинных пролетах. Наряду с этими тремя общими классами, специальные и специализированные стеллажи расширяют одни и те же структурные принципы для конкретных нужд, включая подвесное хранение одежды для складов одежды, стеллажи для шин, стеллажи из нержавеющей стали для чистых помещений и морозостойкие стеллажи для хранения при низких температурах.

Эта кольцевая диаграмма иллюстрирует общую схему того, как четыре классификации обязанностей обычно распределяются по смешанным складским операциям, а не фиксированное правило для каждого объекта. Стеллажи средней грузоподъемности часто представляют собой наибольшую долю, поскольку они соответствуют самому широкому спектру потребностей в складских операциях общего назначения и розничной торговле, не требуя при этом самых тяжелых секций балок. Легкие стеллажи по-прежнему занимают значительную долю, поскольку на многих предприятиях рядом с основными зонами хранения поддонов имеются зоны для хранения деталей или мелких предметов. Сверхмощные стеллажи и паллетные стеллажи обычно занимают аналогичную или немного меньшую долю, сосредоточенную на объектах, которые специально работают с сыпучими грузами на поддонах, такими как автомобильные компоненты или дистрибуция напитков. Специальный и специализированный сегмент, включающий вешалки для одежды, стеллажи для шин, стеллажи из нержавеющей стали и морозостойкие стеллажи, отражает операции с особыми потребностями в обработке продуктов, которые выходят за рамки стандартных размеров поддонов. Предприятия редко полагаются только на одну классификацию режима работы. , и большинство распределительных центров объединяют два или более классов в разных зонах в зависимости от ассортимента продукции, хранящейся в каждой зоне. Это распределение следует рассматривать как ориентир для общего планирования, поскольку фактическая пропорция, используемая тем или иным конкретным складом, полностью зависит от его собственного профиля запасов и планировки здания.

4. Сравнение мощности луча по классам нагрузки

Грузоподъемность балки является одним из наиболее ярких показателей того, как система металлических стеллажей для поддонов будет работать под нагрузкой. Сравнение индексированной грузоподъемности балок для трех основных классов эксплуатации помогает объяснить, почему предприятие, занимающееся обработкой автомобильных компонентов, не выбирает те же стеллажи, что и склады для хранения мелких деталей. Вертикальная столбчатая диаграмма ниже представляет собой индексированное сравнение, а не точные значения веса, поскольку фактическая грузоподъемность балки всегда зависит от длины балки, толщины профиля и конкретной спецификации производителя. Прочитав эту диаграмму вместе с приведенным выше описанием классификации обязанностей, вы получите более полную картину того, как требования к хранению влияют на структурный выбор. Сравнение также подтверждает, почему толщина балки и ширина стойки увеличиваются вместе с повышением класса нагрузки, поскольку более тяжелая балка сама по себе не будет эффективна без рамы, способной безопасно передавать эту дополнительную нагрузку на пол.

Высота столбцов на этой диаграмме постепенно увеличивается от стеллажей для легких, средних и тяжелых условий эксплуатации, что визуально подтверждает ожидаемую взаимосвязь между классом нагрузки и прочностью балки. Балки для легких условий эксплуатации показывают самую короткую колонну, поскольку эти уровни предназначены для небольших, равномерно распределенных грузов, таких как контейнеры для деталей или легкие картонные коробки, а не для полных поддонов. Балки средней грузоподъемности находятся примерно посередине индекса, что отражает их обычное использование для смешанного хранения поддонов и коробок в розничной торговле и электронной коммерции. Балки для тяжелых условий эксплуатации достигают вершины индекса, что соответствует их роли в поддержке полностью загруженных поддонов в распределительных центрах и на складах автомобильных запчастей, где концентрация веса на уровне балки самая высокая. Разрыв между средними и тяжелыми нагрузками часто больше, чем разрыв между легкими и средними, что отражает более существенное усиление конструкции, более толстую стальную толщину и усиленные соединители, необходимые после того, как система переходит на территорию, рассчитанную на полные поддоны. Читателям следует отметить, что эти значения индексов являются иллюстративными, а не фиксированными инженерными показателями, поскольку точная грузоподъемность балки зависит от длины пролета, схемы распределения нагрузки и выбранной конкретной линейки продуктов. Такое сравнение наиболее полезно на раннем этапе планирования объекта, до того, как будет окончательно определен конкретный металлический стеллаж для поддонов, чтобы с самого начала согласовать ожидаемый вес поддонов с соответствующим классом нагрузки.

5. Тенденция использования хранилища в зависимости от высоты стойки

Использование складских помещений означает, насколько эффективно доступная высота на складе преобразуется в пригодные для использования позиции поддонов после установки складских стеллажей для поддонов. Объекты с более высокими потолками в свету обычно получают больше преимуществ от дополнительных уровней балок, хотя отдача имеет тенденцию снижаться, поскольку к очень высоким уровням становится сложнее эффективно получить доступ с помощью стандартного вилочного погрузчика. На приведенной ниже диаграмме с накоплением площадей представлена ​​общая тенденция использования при добавлении уровней балок, выраженная как совокупный процент от теоретического максимального объема хранилища, а не как точная цифра для любого отдельного здания. Эта визуализация отличается от простого сравнения емкости, поскольку она фокусируется на совокупном использовании пространства, а не на номинальной нагрузке на каждом уровне. Такой взгляд на использование помогает объяснить, почему очень высокие стеллажи не всегда пропорционально более эффективны, если при планировании учитывается специализированное подъемное оборудование и дополнительные меры безопасности.

Заштрихованная область на этой диаграмме быстро поднимается через первые три уровня балок, показывая, что наибольший прирост использования обычно достигается на начальных уровнях выше нижнего положения. Такая закономерность возникает потому, что первые несколько добавленных уровней требуют наименьших дополнительных сложностей в обращении, поскольку стандартные вилочные погрузчики обычно могут достигать этих высот без специального навесного оборудования. По мере продвижения диаграммы к уровням пятому и шестому кривая начинает выравниваться, указывая на то, что каждый дополнительный уровень обеспечивает меньший предельный прирост полезного объема хранилища по сравнению с усилиями и оборудованием, необходимыми для безопасного доступа к нему. Это уплощение отражает практические ограничения, такие как требования к более узким проходам на высоте, потребность в более высоких мачтовых вилочных погрузчиках или узкопроходном оборудовании, а также дополнительные соображения безопасности на верхних уровнях, а не какое-либо изменение физической прочности самой стеллажа для хранения поддонов. Уменьшение прибыли на большей высоте является нормальной частью планирования вертикального хранения. и не указывают на недостаток в конструкции стеллажа, а, скорее, на сдвиг в том, что ограничивает дальнейшее использование, от имеющейся структуры к логистике обработки. На предприятиях с очень высокими потолками эта проблема часто решается за счет комбинирования обычных стеллажей для хранения поддонов в нижних зонах со специализированным узкопроходным или автоматизированным оборудованием для извлечения поддонов на большей высоте. Эта диаграмма предназначена для иллюстрации общего планирования, а фактические кривые использования будут варьироваться в зависимости от высоты здания, конфигурации проходов и наличия вилочного погрузчика или подъемного оборудования, уже имеющегося на данном объекте.

6. Сценарии применения в разных отраслях

Различные отрасли имеют тенденцию тяготеть к определенным классам нагрузки и конфигурациям складских паллетных стеллажей в зависимости от характеристик продукции и структуры оборота.

• Центры выполнения заказов розничной торговли и электронной коммерции обычно используют стеллажи средней грузоподъемности для хранения смешанных коробок и поддонов с частой комплектацией заказов.
• При распространении автомобильных запчастей обычно используются тяжелые паллетные стеллажи для поддержки плотной и концентрированной загрузки компонентов.
• На складах холодовой цепи и распределения продуктов питания часто используются морозостойкие металлические стеллажи для поддонов, подходящие для низких температур.
• На складах одежды часто используются подвесные стеллажи для одежды наряду со стандартными секциями стеллажей для хранения поддонов для сложенных или упакованных товаров.
• Для операций с чистой окружающей средой, таких как некоторые области логистики электроники или фармацевтической продукции, могут использоваться стеллажи из нержавеющей стали, отвечающие требованиям чистоты поверхности.

Компания Shanghai King Global Shelf Co., Ltd. поддерживает этот диапазон применений, предлагая линейку продуктов, включающую легкие стеллажи для хранения мелких деталей и небольших объемов, стеллажи средней грузоподъемности для розничной торговли и легкого производства, сверхмощные стеллажи и паллетные стеллажи для распределения больших объемов, а также специальные или специализированные стеллажи, включая стеллажи для одежды, шин, нержавеющей стали и морозостойкие конструкции. Подбор правильной линейки продуктов для конкретного применения обычно оказывает большее влияние на производительность долговременного хранения, чем любая отдельная структурная деталь, рассматриваемая сама по себе.

7. Контрольный список выбора металлических стеллажей для поддонов

В таблице ниже приведены ключевые факторы, которые обычно учитываются при выборе конфигурации складских стеллажей для поддонов, а также то, почему каждый фактор важен на этапе планирования.

Проработка этого контрольного списка перед завершением заказа складских стеллажей для поддонов поможет избежать несоответствий в компоновке в дальнейшем, например, уровней балок, которые невозможно достичь с помощью существующего оборудования, или классов нагрузки, которые недостаточно указаны для фактического веса поддонов. Компания Shanghai King Global Shelf Co., Ltd. предоставляет консультации по планировке наряду со своей линейкой стеллажей, помогая согласовать эти факторы со зданием и условиями эксплуатации каждого клиента до начала установки.

8. Руководство по техническому обслуживанию и проверке безопасности

Постоянный контроль обеспечивает работоспособность системы металлических стеллажей для поддонов в течение всего срока службы. Визуальные проверки должны выявлять изогнутые балки, вмятины или искривленные вертикальные колонны, отсутствие замков балок и ослабленные анкеры опорных плит, поскольку контакт с вилочным погрузчиком является одним из наиболее распространенных источников постепенного повреждения конструкции на действующих складах. Поврежденные компоненты всегда следует заменять, а не ремонтировать на месте, поскольку сталь, согнутая под ударом, не восстанавливает свою первоначальную прочность, даже если ее снова выпрямить.

Проволочный настил также следует проверять на предмет провисания или коррозии, особенно при хранении в холодильнике или в условиях высокой влажности, где качество отделки напрямую влияет на долговечность. Последовательный осмотр в сочетании с правильной фиксацией балки имеет решающее значение для безопасной долгосрочной эксплуатации. любого стеллажа для хранения поддонов. Благодаря строгому контролю качества, испытаниям под нагрузкой и антикоррозийной отделке, применяемой во всей линейке продукции, Shanghai King Global Shelf Co., Ltd. разрабатывает складские стеллажи для поддонов и системы металлических стеллажей для поддонов, обеспечивающие длительный срок службы, а также предоставляет профессиональные консультации и поддержку при установке, чтобы помочь клиентам поддерживать безопасное и хорошо организованное хранение в течение длительного времени.

9. Часто задаваемые вопросы

(1) В чем разница между легкими, средними и тяжелыми паллетными стеллажами

Разница обычно сводится к грузоподъемности балки и конструктивному размеру: легкие нагрузки подходят для мелких деталей, средние нагрузки подходят для смешанных грузов в коробках и поддонах, а тяжелые условия предназначены для полностью уложенных на поддоны складов с большим весом.

(2) Как определяется правильная конфигурация складских стеллажей для поддонов?

Конфигурация обычно зависит от веса и размеров поддона, высоты потолка, типа вилочного погрузчика, скорости оборачиваемости продукции и любых требований к окружающей среде, таких как устойчивость к коррозии или условия холодного хранения.

(3) Можно ли комбинировать конструкции стеллажей для хранения поддонов со стандартными классами нагрузки?

Да, многие объекты объединяют стандартные секции легкой, средней или тяжелой нагрузки со специальными конструкциями, такими как стеллажи для одежды, шин, нержавеющей стали или морозостойкие стеллажи на одном складе, чтобы соответствовать различным продуктовым зонам.

(4) Почему грузоподъемность балки снижается, если поддоны распределены неравномерно?

Неравномерная или концентрированная нагрузка может создать точки напряжения, выходящие за рамки, предусмотренные конструкцией балки, поэтому поддоны следует по возможности располагать по центру и равномерно распределять по каждому уровню балки.

(5) Как часто следует проверять металлические стеллажи для поддонов?

Большинство предприятий сочетают обычное неофициальное наблюдение со стороны сотрудников склада с плановыми документированными проверками, что позволяет выявлять и заменять поврежденные балки, рамы или соединители до того, как они повлияют на общие характеристики конструкции.
